Dílna architektonických maketů:
měřítko, materiál a přesnost spoje

Měřítko určuje, co ještě smíte ukázat

Volba měřítka není administrativní krok. Je to první redakční rozhodnutí o modelu. Každé měřítko má hranici, pod kterou detail přestane být informací a stane se šumem — místo okna vznikne šedivá skvrna, místo zábradlí chlup na hraně desky.

V měřítku 1:500 a 1:1000 pracujete s objemem, uličním profilem a výškovými vztahy. Fasáda se řeší strukturou povrchu, ne prvky. V 1:200 se objevují první čitelné otvory a terasy. V 1:100 a 1:50 už maketa unese členění fasády, rám okna, schodiště, případně i řez interiérem. V 1:20 a jemnějším měřítku se model blíží detailu konstrukce a začíná se chovat jako vzorek, ne jako budova.

Praktické pravidlo zní: nejmenší prvek, který chcete mít na modelu čitelný, by po přepočtu neměl klesnout pod zhruba půl milimetru. Když vyjde méně, máte tři možnosti — zvětšit měřítko, prvek vypustit, nebo ho nahradit zástupným znakem, který drží význam, ale nepředstírá přesnost.

Otázky před prvním řezem

• Kdo model uvidí a z jaké vzdálenosti — z výšky očí u stolu, nebo přes zábradlí?
• Co má maketa doložit: zasazení do okolí, hmotu, nebo konkrétní řešení fasády?
• Kolik místa je k dispozici pro podstavec a rezervu okolo pozemku?
• Kolik prvků se bude opakovat — a snese to zvolená technologie řezu?
• Jak se model dostane z dílny na místo prezentace?

Poslední bod se často odsune na konec, a přesto rozhodne o rozměru desky, o dělení modelu na díly i o tom, jestli bude podsvícení napájené ze sítě, nebo z baterie.

Nůž, nebo laser

Obě technologie se doplňují, jen mají jinou ekonomiku. Nůž je nejrychlejší u kusové práce, u úprav na místě a všude tam, kde je tvar jednoduchý. Laser se vyplatí ve chvíli, kdy se prvek opakuje, kdy je obrys složitý nebo kdy je potřeba držet stejnou přesnost napříč desítkami dílů.

Ruční řez

Kvalita ručního řezu stojí na třech věcech: ostrém břitu, kovovém pravítku a trpělivosti. Silnější materiál se neřeže na jeden tah — několik lehkých průchodů drží kolmost hrany lépe než jeden silný. Břit se mění dřív, než začne trhat vlákna; tupý nůž nešetří, jen přenáší chybu do lepení. Řezná podložka má vlastní životnost, a když se v ní vyjezdí rýha, začne vést nůž mimo linii.

Laserová řezačka

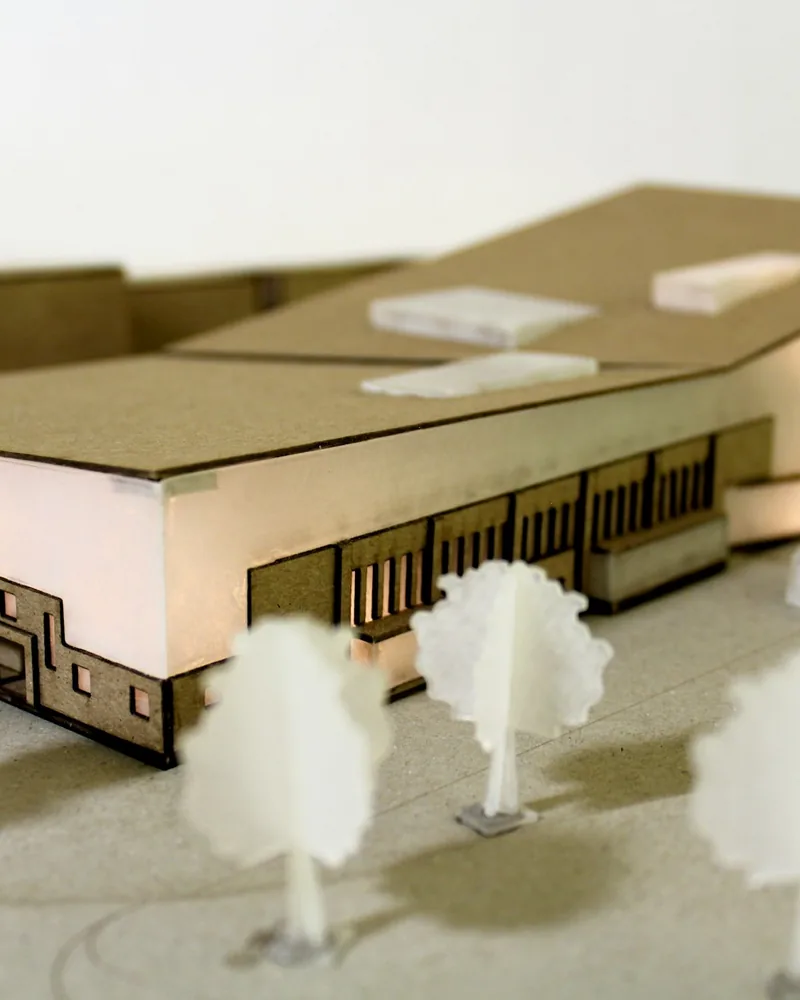

Laser přináší opakovatelnost, ale i vlastní stopu: tepelně ovlivněnou hranu. Lepenka a dřevo dostanou hnědý okraj, který se u světlých modelů musí buď přebrousit, nebo přiznat jako výraz. Řezná spára má šířku — u tenkých materiálů řádově desetiny milimetru — a když ji podklad v kresbě neuvažuje, spoje se nasčítají do viditelné vůle.

• Podklad připravujte v čistých uzavřených křivkách, bez zdvojených čar.
• Rozlišujte řez a gravírování už v kresbě, ne až u stroje.
• Nechte v dílu drobné můstky, aby vyřezané části nevypadly do stroje.
• Zkušební čtverec na stejném materiálu ušetří celou desku.
• Akryl a některé plasty patří k materiálům, které se bez odpovídajícího odsávání a znalosti stroje řezat nemají.

Terén a podání pozemku

Podklad rozhoduje o tom, jestli maketa vypadá jako objekt na desce, nebo jako stavba na místě. Nejběžnější je vrstevnicový terén: jednotlivé plotny odpovídají výškovému kroku a jejich schodovitost se buď přizná jako abstrakce, nebo zahladí tmelem a broušením. Přiznaná vrstevnice je poctivější u studie, hladký svah lépe funguje u prezentace celku.

Rozsah pozemku má být čitelný. Hranice se obvykle řeší změnou povrchu, mělkým zářezem nebo zvýšeným soklem — ne barevnou linkou, která na modelu působí jako grafika navlečená na hmotu. Okolní zástavba se drží o stupeň chudší než hlavní objekt: stejná výška, jednodušší povrch, žádné otvory. Rozdíl v míře detailu je nejúčinnější způsob, jak divákovi říct, co je předmětem návrhu.

• Zpevněné plochy odlište strukturou povrchu, ne sytou barvou.
• Vodní hladinu řešte souvislou plochou s odrazem, ne vlnami.
• Vjezdy, schody a opěrné zdi doplňte i tam, kde jsou drobné — bez nich terén ztrácí měřítko.
• Nechte kolem stavby dost okolního terénu, aby bylo vidět, jak se do něj zasazuje.

Zasklení a zeleň ve zkratce

Okno na maketě nemá být okno. Průhledný akryl v malém měřítku odráží světlo a ploška ztmavne nebo se rozzáří podle úhlu pohledu, což vede k nečitelnému výsledku. Spolehlivější jsou zástupné způsoby: prohloubený otvor, který drží stín, tmavá vložka za lícem fasády, matný nebo lehce zakalený materiál. Vždycky jde o rozhodnutí, jestli má fasáda číst jako rytmus otvorů, nebo jako souvislá skleněná plocha.

Stejná úvaha platí pro zeleň. Realistický strom v měřítku 1:500 přitáhne pozornost k sobě a odvede ji od hmoty. Osvědčuje se jednotná zkratka — kulička, válec, drátěná kostra, houbovitá struktura — udržená v jednom barevném tónu a jedné výškové řadě. Odlišujte spíš druhy použití: stromořadí, solitér, plocha zeleně. A počítejte s tím, že zeleň na modelu vždycky vypadá hustší, než bude ve skutečnosti první rok po dokončení.

Přeprava a uložení

Maketa je nejzranitelnější mimo dílnu. Přenášení, otřesy v autě, změna teploty a vlhkosti — to všechno působí na lepené spoje i na tenké prvky. Většina poškození přitom nevznikne nárazem, ale drobným tlakem na místě, kde model nemá nosnou oporu.

Řešení začíná u návrhu: podstavec s dostatečně tuhým rámem, úchopová místa určená předem, dělení velkého modelu na díly s jednoduchým a jednoznačným spojením. Přepravní obal by měl model držet za desku, ne za stavbu, a mít po stranách rezervu, aby se ničeho nedotýkal.

Před cestou

1. Zkontrolujte spoje, které nesou váhu, a nejjemnější vyčnívající prvky.
2. Sundejte nebo zajistěte díly, které se dají snadno vylomit.
3. Model zafixujte proti posunu v obalu, ne obal proti posunu v autě.
4. Zabalte i nářadí na drobnou opravu na místě: nůž, lepidlo, zbytky materiálu v barvě modelu.
5. Po příjezdu nechte model chvíli aklimatizovat, než ho vybalíte.

Pro dlouhodobé uložení platí to samé, co pro materiál: stabilní vlhkost, žádné přímé slunce, žádné skládání předmětů na model. Lehký kryt proti prachu je praktičtější než uzavřená bedna, protože prach se z jemných struktur odstraňuje jen obtížně a každý pokus o čištění je zároveň pokus o poškození.
